Auringonpilkuista

Auringonpilkuista#

Belgialainen Solar Influences Data Analysis Center julkaisee WDC-SILSO -projektin kautta jatkuvasti päivittyvää aineistoa sivullaan https://www.sidc.be/SILSO/datafiles.

Aurinkoa voi myös tarkastella jatkuvien satelliittikuvien kautta HelioViewerissa: https://gs671-suske.ndc.nasa.gov/.

1. Työkalut#

# Aja tämä solu aina ensimmäisenä!

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

2. Aineisto#

# Selitteet ja metadata https://www.sidc.be/SILSO/infosndhem

data = pd.read_csv("https://www.sidc.be/SILSO/INFO/sndhemcsv.php", header = None, sep = ";",
                  names = ['Vuosi', 'Kuukausi', 'Päivä', 'Fraktio', '$P_{tot}$', '$P_{poh}$', '$P_{et}$',
                           '$\sigma_{tot}$', '$\sigma_{poh}$', '$\sigma_{et}$', '$N_{tot}$',
                          '$N_{poh}$', '$N_{et}$', 'Prov'])
<>:5: SyntaxWarning: invalid escape sequence '\s'
<>:5: SyntaxWarning: invalid escape sequence '\s'
<>:5: SyntaxWarning: invalid escape sequence '\s'
<>:5: SyntaxWarning: invalid escape sequence '\s'
<>:5: SyntaxWarning: invalid escape sequence '\s'
<>:5: SyntaxWarning: invalid escape sequence '\s'
/tmp/ipykernel_2160/1511155073.py:5: SyntaxWarning: invalid escape sequence '\s'
  '$\sigma_{tot}$', '$\sigma_{poh}$', '$\sigma_{et}$', '$N_{tot}$',
/tmp/ipykernel_2160/1511155073.py:5: SyntaxWarning: invalid escape sequence '\s'
  '$\sigma_{tot}$', '$\sigma_{poh}$', '$\sigma_{et}$', '$N_{tot}$',
/tmp/ipykernel_2160/1511155073.py:5: SyntaxWarning: invalid escape sequence '\s'
  '$\sigma_{tot}$', '$\sigma_{poh}$', '$\sigma_{et}$', '$N_{tot}$',
data
Vuosi Kuukausi Päivä Fraktio $P_{tot}$ $P_{poh}$ $P_{et}$ $\sigma_{tot}$ $\sigma_{poh}$ $\sigma_{et}$ $N_{tot}$ $N_{poh}$ $N_{et}$ Prov
0 1992 1 1 1992.001 186 0 186 14.3 1.0 14.3 19 -1 -1 1
1 1992 1 2 1992.004 190 18 172 8.2 2.6 7.8 21 -1 -1 1
2 1992 1 3 1992.007 234 26 208 18.3 6.1 17.2 21 -1 -1 1
3 1992 1 4 1992.010 243 54 189 14.8 7.0 13.0 20 -1 -1 1
4 1992 1 5 1992.012 242 58 184 13.8 6.8 12.0 18 -1 -1 1
... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
12200 2025 5 27 2025.401 104 45 59 9.7 5.9 5.1 25 21 21 0
12201 2025 5 28 2025.404 108 55 53 12.1 8.2 6.5 31 28 28 0
12202 2025 5 29 2025.407 100 56 44 13.2 5.4 8.3 25 22 22 0
12203 2025 5 30 2025.410 117 80 37 13.7 10.5 6.2 34 29 29 0
12204 2025 5 31 2025.412 115 90 25 12.8 11.2 5.3 30 23 23 0

12205 rows × 14 columns

3. Analyysi#

# Saraketsikot näkyvät datan haussa, mutta eritellään ne vielä tähän.
data.columns
Index(['Vuosi', 'Kuukausi', 'Päivä', 'Fraktio', '$P_{tot}$', '$P_{poh}$',
       '$P_{et}$', '$\sigma_{tot}$', '$\sigma_{poh}$', '$\sigma_{et}$',
       '$N_{tot}$', '$N_{poh}$', '$N_{et}$', 'Prov'],
      dtype='object')

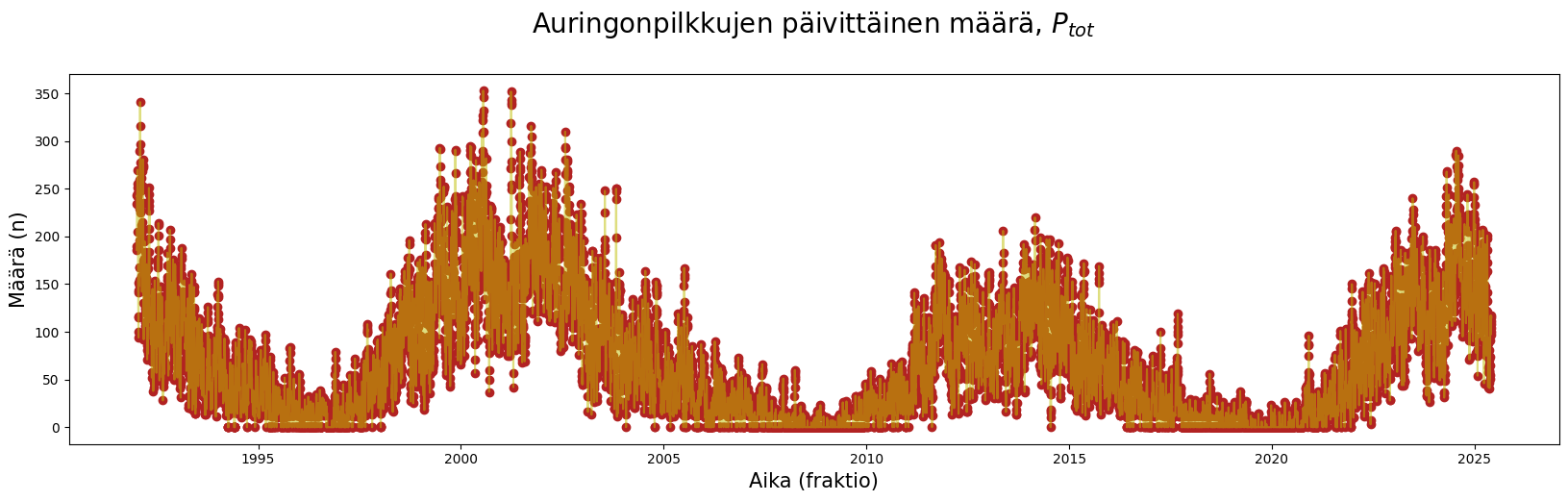

# Valitse haluamasi sarake y-akseliksi

ehto = "$P_{tot}$"

# Asetetaan kuvaajan suhteet
plt.figure(figsize = (20,5))

# Piirretään käyrät
plt.plot(data["Fraktio"], data[ehto], c = "y", alpha = 0.5)
plt.scatter(data["Fraktio"], data[ehto], c = "firebrick")

# Laitetaan selitteet paikoilleen
plt.title(f"Auringonpilkkujen päivittäinen määrä, {ehto} \n", fontsize = 20)
plt.ylabel("Määrä (n)", fontsize = 15)
plt.xlabel("Aika (fraktio)", fontsize = 15)

plt.show()
../_images/bfc429bf7f52006ab7629ba4d2c8f13ae13b0ef4279e87dd522127abed99b720.png

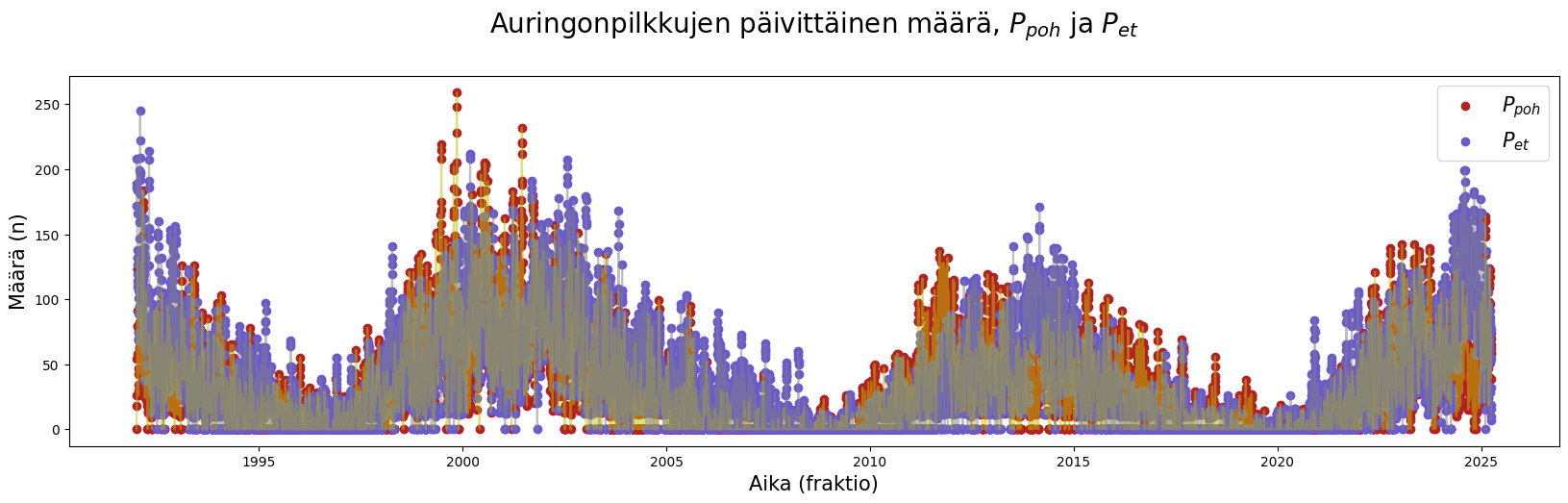

Eritellääs vähän eri auringonpuoliskojen välillä.

# Valitse haluamasi sarake y-akseliksi

ehto1 = "$P_{poh}$"
ehto2 = "$P_{et}$"

# Asetetaan kuvaajan suhteet
plt.figure(figsize = (20,5))

# Piirretään käyrät
plt.plot(data["Fraktio"], data[ehto1], c = "y", alpha = 0.5)
plt.scatter(data["Fraktio"], data[ehto1], c = "firebrick", label = ehto1)

plt.plot(data["Fraktio"], data[ehto2], c = "grey", alpha = 0.5)
plt.scatter(data["Fraktio"], data[ehto2], c = "slateblue", label = ehto2)

# Laitetaan selitteet paikoilleen
plt.title(f"Auringonpilkkujen päivittäinen määrä, {ehto1} ja {ehto2} \n", fontsize = 20)
plt.ylabel("Määrä (n)", fontsize = 15)
plt.xlabel("Aika (fraktio)", fontsize = 15)

plt.legend(fontsize = 15)
plt.show()
../_images/b5b796ca72e00664deebf77742cabba16014a88b2c10231623e0dd20247ac7e7.png

Näyttää vähän ahtaalta. Päivittäisten tietojen tuhansien pisteiden sijasta meidän olisi ehkä hyödyllistä jaotella materiaalia hieman ymmärrettävämpiin osasiin. Näitä voisivat olla esimerkiksi yhden vuoden havainnot, vuosien keskiarvot, kuukausittaiset arvot jne.

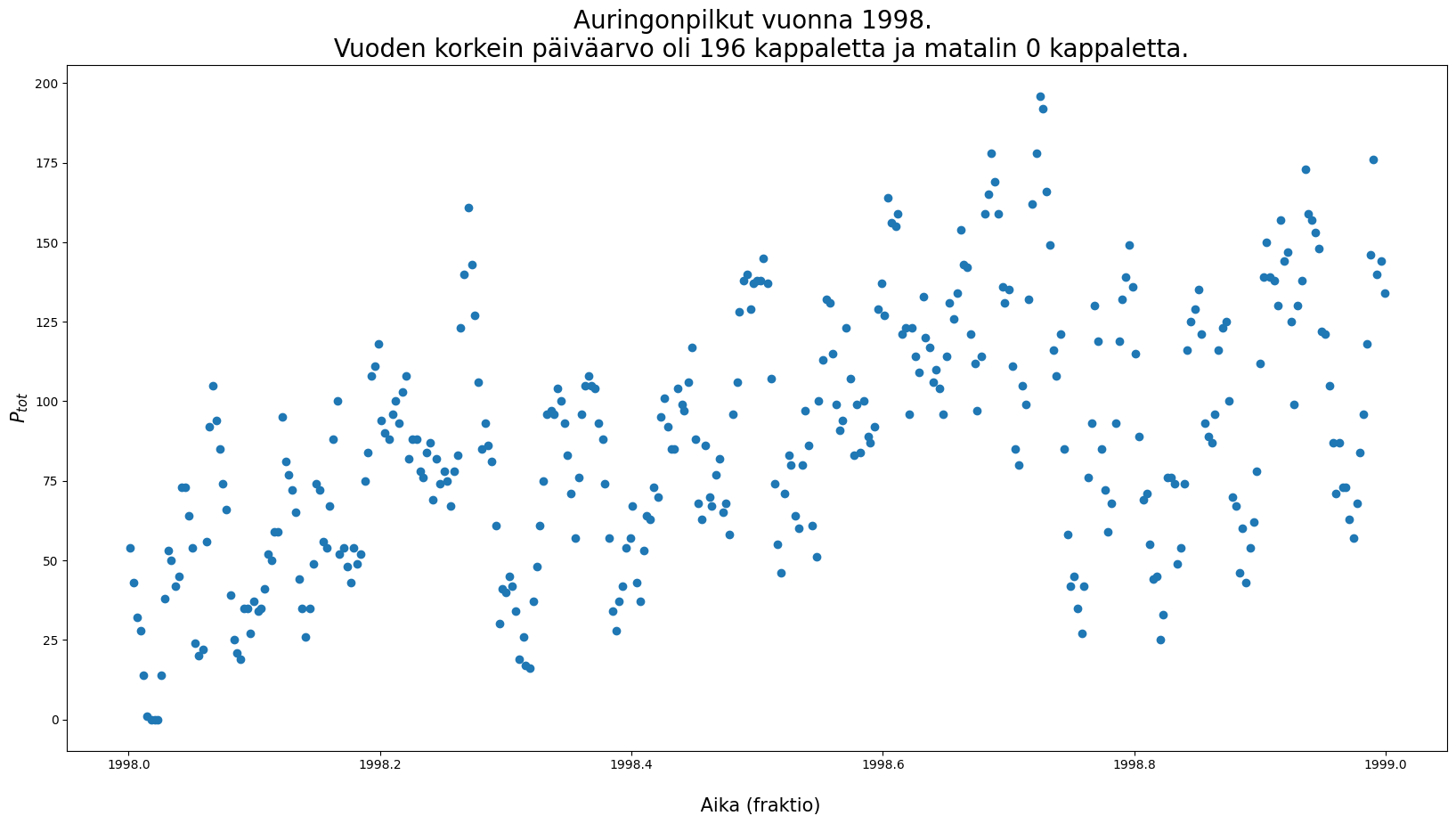

# Mittapisteitä on niin paljon, että eritellään aineistoa hieman. Otetaan yksi vuosi tarkasteluun.

vuosi = 1998
valinta = data.query("Vuosi == @vuosi")

plt.figure(figsize = (20,10))
plt.scatter(valinta["Fraktio"], valinta["$P_{tot}$"])

maksimi = valinta["$P_{tot}$"].max()
minimi = valinta["$P_{tot}$"].min()

tieto = f"Vuoden korkein päiväarvo oli {maksimi} kappaletta ja matalin {minimi} kappaletta."

plt.title(f"Auringonpilkut vuonna {vuosi}. \n {tieto}", fontsize = 20)
plt.ylabel("$P_{tot}$", fontsize = 15)
plt.xlabel("\n Aika (fraktio)", fontsize = 15)
plt.show()
../_images/a840f9a7b33de67d96c9f5c0fd28d5e5a423e277143212fad1b14aea94087637.png

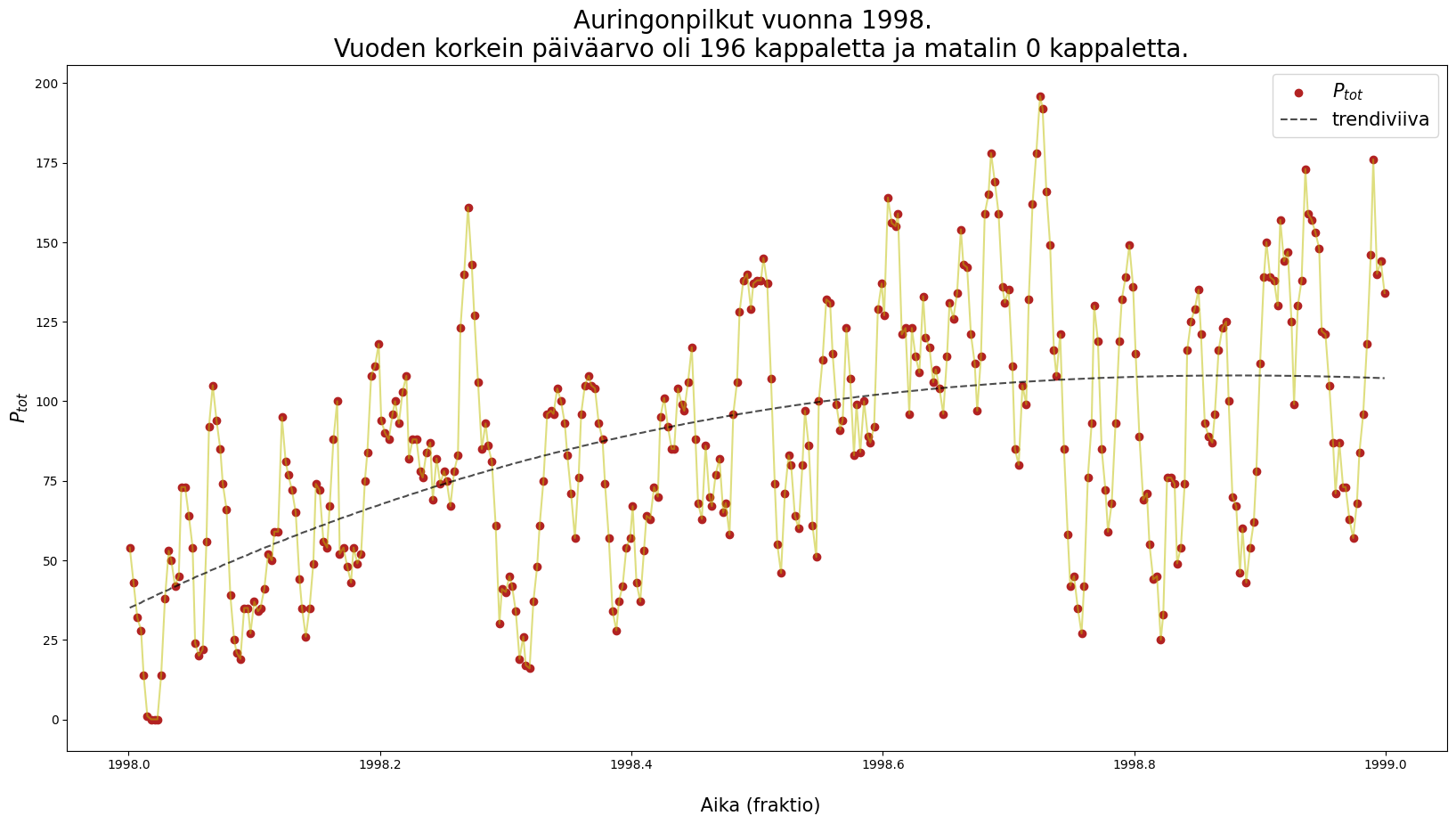

# Lisätään äskeiseen vielä sovite, jos sieltä vaikka löytyisi jonkinlainen kuvio.

vuosi = 1998
valinta = data.query("Vuosi == @vuosi")
vaaka = valinta["Fraktio"].copy()

plt.figure(figsize = (20,10))

plt.plot(vaaka, valinta["$P_{tot}$"], c = "y", alpha = 0.5)
plt.scatter(vaaka, valinta["$P_{tot}$"], c = "firebrick", label = "$P_{tot}$")

# Trendi.
x = np.arange(len(vaaka))
y = valinta["$P_{tot}$"].copy()

# Tästä lukua vaihtamalla voi muuttaa sovitetun yhtälön astetta.
z = np.polyfit(x, y, 3)
p = np.poly1d(z)
plt.plot(vaaka, p(x), c = "black", linestyle = "dashed", label = "trendiviiva", alpha = 0.7)

maksimi = valinta["$P_{tot}$"].max()
minimi = valinta["$P_{tot}$"].min()

tieto = f"Vuoden korkein päiväarvo oli {maksimi} kappaletta ja matalin {minimi} kappaletta."

plt.title(f"Auringonpilkut vuonna {vuosi}. \n {tieto}", fontsize = 20)
plt.ylabel("$P_{tot}$", fontsize = 15)
plt.xlabel("\n Aika (fraktio)", fontsize = 15)
plt.legend(fontsize = 15)
plt.show()
../_images/7070a47358398a7ffcc3362f6d5ecd6e38610c1742060387cc6855a0c5ff5a4e.png
# Saisitko samanlaisen leikkauksen esittämään valitun vuoden aineiston eri auringonpuoliskojen mukaan?
# Koodaile tänne.

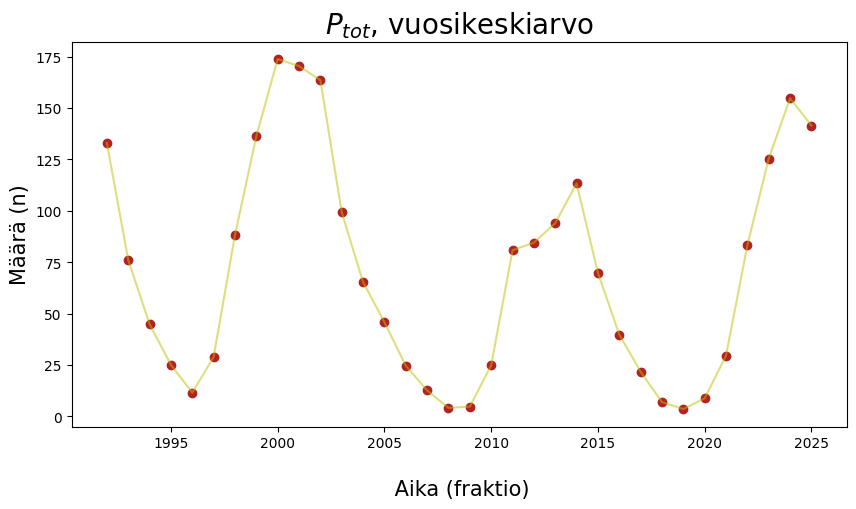

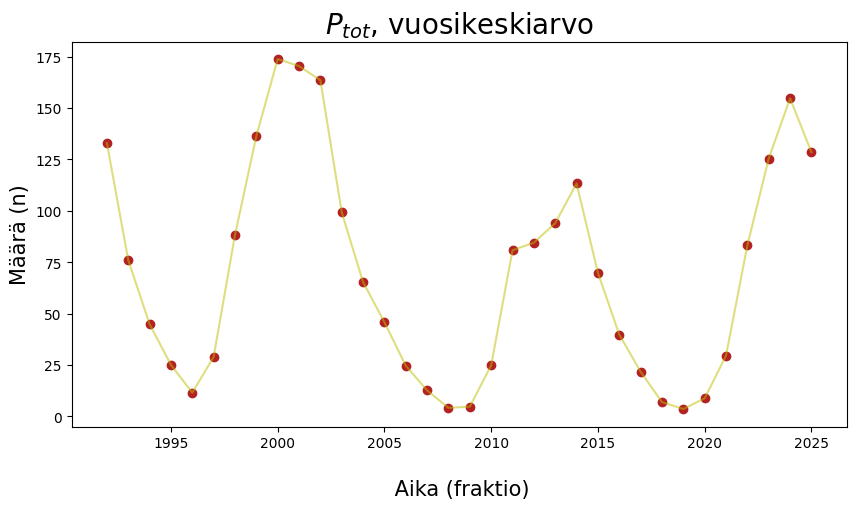

Mites vuosikeskiarvot?

ehto = "Vuosi"
suure = "$P_{tot}$"

KAV = data.groupby([ehto]).mean(numeric_only = True)
vaaka = data[ehto].unique()

plt.figure(figsize = (10, 5))

plt.plot(vaaka, KAV[suure], c = "y", alpha = 0.5)
plt.scatter(vaaka, KAV[suure], c = "firebrick")

plt.title(f"{suure}, vuosikeskiarvo", fontsize = 20)
plt.ylabel("Määrä (n)", fontsize = 15)
plt.xlabel("\n Aika (fraktio)", fontsize = 15)
plt.show()
../_images/3eed62be826245fccd6a92b8a72f02facb7ad748a4f4f20b11efa130def5ee63.png

Millaisella syklillä tilanne muuttuu?

Onko auringonpuoliskoilla eroja?

Minä vuonna on havaittu korkein yksittäinen havainto? Mikä päivä oli kyseessä?

Aineistossa on mukana myös keskihajonta. Jos tekisit kuvaajan, jossa on mukana pidemmän ajan keskiarvo ja sitä ympäröivät hajontarajat, miten usein havainnot pomppivat sen ylitse?

# Koodaile tänne tai lisäile soluja oman tarpeesi mukaan!
